D 10:4L
眾所周知，Lab.gruppen的PLM系列功放已被大量應用于高品質的大型固定安裝及流動演出場所，而D系列正是繼承了PLM系列強大功放技術的新一代功率放大器。D系列功放將相同的核心技術進行了升級，并為體育館、主題公園、大型舞臺、演藝中心、賽馬場在內的許多需要網絡數字安裝設備的場所提供了完美的解決辦法。除了延續Lab.gruppen不可替代的聲譽和卓越音質，D系列還配備了全新的輸出模塊，并提供優化系統設計及多功能使用需求的專用安裝附件和操作軟件。從系統角度解析，這些卓越的性能及完備的配件將系統的財力和人力損耗降到最低。D系列擁有兩個版本：Lake版本擁有標準的Dante網絡，也兼容第三方協議通過控制軟件來控制功放，而Tesira版本則是為Bi-amp系統定制的大功率輸出設備使用。
使用場合：酒吧、教育場所、博物館、會議室、購物中心、辦公室、電影院、觀眾席、演藝中心、會展中心、主題公園、體育場館、酒店、教堂、飯店。
詳細參數：
常規參數
| 處理網絡 | Lake / Dante |
| 通道數 | 4 |
| 所有通道的總功率 | 1000 W |
最大輸出功率
| 2 ohms | 250 W |
| 2.67 ohms | 250 W |
| 4 ohms | 250 W |
| 8 ohms | 250 W |
| 16 ohms | 250 W |
| Hi-Z 70 V | 250 W |
| Hi-Z 100 V | 175 W |
單通道最大輸出功率
| 2 ohms | 850 W |
| 2.67 ohms | 1000 W |
| 4 ohms | 1000 W |
| 8 ohms | 1000 W |
| 16 ohms | 600 W |
| Hi-Z 70 V | 1000 W |
| Hi-Z 100 V | 700 W |
放大器輸出模塊
| 峰值輸出電壓 | 142 V |
| 最大輸出電流 | 30 A |
| 電源管理系統（ RPM ） | 任意通道可以擴展到“單通道最大輸出功率” |
| 默認電壓限幅值 | 63 V |
| 特殊保護 | 平均電流限制器，超高頻保護，直流電保護 短路保護，電流、電壓削波限幅器，溫度保護 |
功率放大器模塊
| 內部采樣電壓峰值限制器 | 可配置峰值電壓閾值和文件 |
| 功放增益 | 數字可控功放增益22 - 44 dB |
| 導頻音生成與分析 | 有 |
| 負載阻抗分析 | 有 |
| 溫度控制 | 受控風扇并且指示可見 |
音頻性能表現（數字輸入）
| 總諧波失真（ 20 Hz - 20 kHz for 1 W ） | < 0.05% |
| 總諧波失真（ 1 kHz and 1 dB ） | < 0.04% |
| 動態范圍 | > 112 dB |
| 通道串擾（ 1 kHz ） | > 70 dB |
| 頻率響應（ 1 W into 8 ohm，20 Hz - 20 kHz ） | +/- 0.05 dB |
| 采樣頻率/數據路徑 | 96 kHz / 32 bit浮點 |
| AES（ 96 kHz ）/模擬輸入 | 1.61 / 1.68 ms |
Lake處理
| 揚聲器處理系統 | 4個處理模塊具備：經典/線性相位/FIR分頻濾波器，EQ’延遲，峰值限幅器和RMS限幅器 |
| 系統調整 | 由升余弦?的MESA EG? 非對稱濾波器進行編組控制 |
| 輸入冗余/矩陣 | 自動4級輸入冗余/4輸入混頻器 |
| 系統集成 | 在UDP網絡上綜合第三方協議 |
Dante音頻網絡
| Dante 輸入/輸出 | 8 x 8 |
| 網絡 | 雙冗余網絡支持 |
| 采樣率 | 48，96 kHz |
| 網絡延時 | 0.25，0.5，1.0，2.0，5.0 ms |
模擬輸入
| 輸入 | 4個高質量帶lso-Float?接地隔離輸入 |
| 最大輸入/數字參考 | +26 dBu / +21 dBu |
| 采樣率/分辨率 | 96 kHz / 24 bit |
| 輸入阻抗（平衡/不平衡） | 20 / 10 kOhm |
| 總諧波失真（ 1 kHz不計權） | 0.00022% |
| 總諧波失真（ 20 Hz - 20 kHz不計權） | 0.00033% |
AES 輸入
| 輸入 | 4 AES輸入 |
| 采樣速率 | 44.1，48，88.2，96，176.4，192 kHz / up to 24 bits |
| 未加權諧波采樣率 | 0.00003% |

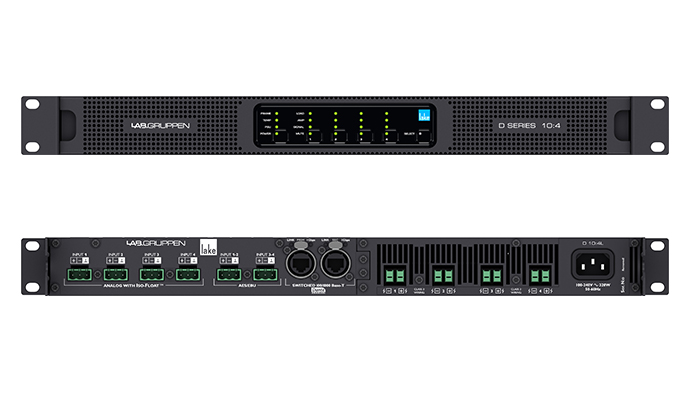

背面板接口
| 模擬輸入 | 4個帶有+，-，地的接線排 |
| AES輸入 | 2個帶有+，-，地的接線排 |
| 輸出連接件 | 4個2極接線端子（ 1000 V / 41 A ） |
| 網絡端口 | 2個RJ45網口供Lake/Dante/DLM傳輸信號 |
| 可拆卸電源線 | 可拆卸式鎖定3腳IEC電源（ 250 / 16 A ） |
前面板用戶界面
| 系統狀態指示 | 3色LED燈顯示指示幀數據、溫度和電源狀態 |
| 通道狀態指示 | 每通道3色LED指示負載，放大狀態，信號狀態 |
| 靜音 | 每通道的靜音觸摸按鈕和LED燈顯示 |
| 電源 | 電源啟動/待機按鈕和LED燈顯示 |
| 選擇 | 雙向設備軟件選擇功能的觸摸按鈕和LED燈顯示 |
電源
| 標稱電壓 | 100 - 240 V AC 50 - 60 Hz |
| 工作電壓 | 70 - 265 V AC 45 - 66 Hz |
| 電源插座 | Selectable on order； CEE 7 / 7 “Schuko” 230 V / 16 A， NEMA 5 - 15 125 V / 15A， BS 1363 - A 250 V / 13 A， IA 16 A 3250 V / 16 A， AU / NZ 250 V / 10 A， JP 125 V / 15 A， CPCS - CCC 250 V / 10 A |
電源特性
| 軟啟動/勵磁電流 | 有 |
| 功率因數校正（ PFC ） | > 0.98 （ 功率> 300 W時 ） |
| 開關電源調節模式 | 有 |
| 斷路仿真限制器（ BEL ） | 無 |
| BEL最大電流閾值 | 固定8A |
| 功率平均限制器（ PAL ） | 有 |
| 低電壓限制（ UVL ） | 有 |
| 電源欠壓和過壓保護 | 有 |
規格參數
| 尺寸 | W:483 mm（19"） H:44 mm（1U） D:425 mm（16.7"） |
| 整機 | D:463 mm |
| 重量 | 7.8 kg（17.1 Ibs） |
| 外觀 | 黑色鋼制外殼好灰色網罩 |
| 資格認證 | CE， ETL（ANSI / UL， CSA）， PSE， RCM， BIS， CCC |
特性
· 功率因數校正（PFC），靈活配置各通道功率
· 可靠的類TD?輸出級
· 具有內冷器專利的高效冷卻系統
· 冗余音頻輸入和關鍵任務語音報警
· 斷路器限制器（BEL?）防止供電中斷
· 真正的“開放式操作”可融入任何矩陣或DSP平臺
· 可用Dante和第三方控制軟件監測Lake的處理器
· 靈活的可拆卸音頻連接器插件
· 虧電情況時在電壓限制（UVL?）功能下繼續運行
