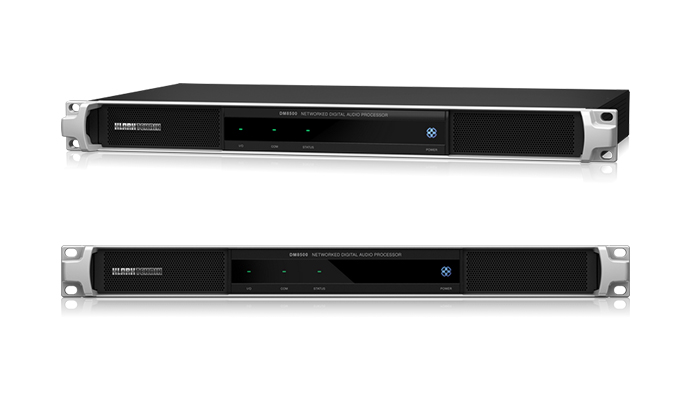

DM8500
現代安裝的音頻應用場所需要一個靈活的數字音頻處理器，具備用戶友好功能，例如用戶可進行自由編程，輸入輸出混合矩陣以及第三方音頻網絡兼容的音頻處理器。DM8500專為安裝在企業環境、酒店等場所使用而設計，它提供64x64Dante數字音頻網絡通道，便于與其他Dante設備進行連接。
DM8500的核心是一個先進的數字音頻DSP，具有強大的多功能性，可以處理最具挑戰性的應用。系統集成商圍繞開放式體系結構格式設計，可以輕松配置DM8500的程序以滿足客戶的需求。
詳細參數：
模擬輸入
| 通道數量 | 10 |
| 類型 | 模擬，電子平衡，Euroblock 連接器 |
| 阻抗 | 10 kΩ |
| 最大輸入電平 | +24 dBu |
| 增益范圍 | 0 到 +66 dB with 6 dB 每步徑 |
| 共模抑制 | 通常，60 dB at 1 kHz |
| 通道串擾 | < -75 dB |
| 幻象電源 | +48 VDC，7 mA 每通道 |
模擬輸出
| 通道數量 | 6 |
| 類型 | 模擬，電子平衡，Euroblock 連接器 |
| 輸出阻抗 | 200 Ω，平衡 |
| 最大輸出電平 | -31 dBu 到 +24 dBu |
Dante輸入/輸出參數
| 通道數量 | 64 × 64 |
| 接口 | 2 × RJ45 |
| 采樣率 | 48 kHz |
| 比特率 | 24 bit |
| DM8500內部延時 | < 1.8 ms |
| DM8500 Dante 延時 | 0.25 ms，0.5 ms，1.0 ms，or 5.0 ms |
| 時鐘同步 | Dante 內部時鐘或 DM8500 內部時鐘 |
ULTRANET數字音頻網絡
| 通道數量 | 16路出 |
| 連接 | RJ45 |
| 采樣率 | 48 kHz |
| 延時 | < 1.8 ms |
| 線材 | CAT - 5 |
| 線材長度 | 最多 75 m |
USB音頻
| 通道數量 | 2進2出 |
| 分辨率 | 16 bit |
| 采樣頻率 | 48 kHz |
| 類型 | 符合 Audio Class 1.0 |
| 接插件 | USB，Type B |
GPIO
| 通道數量 | 6 |
| 輸入電壓 | 0 到 5 V |
| 輸入阻抗 | 4.7 kΩ to +5 V ( 2線 mode ) > 1 MΩ ( 3線 mode ) |
| 輸出電壓 | 0 / 5 V（空載） |
| +5 V 電源電流 | 150 mA 最大 |
RS232
| 格式 | 8 - N - 1，38，400波特率 |
| 連接 | 9針串口 |
參數
| 頻率響應 | 20 Hz to 20 kHz ( ±1 dB，輸入到輸出 @ +4 dBu ) |
| THD + N （1 kHz @ 0 dB 增益，+4 dBu 輸出） | < 0.005 % |
| 等效輸入噪聲 | -125 dBu |
| 動態范圍 | > 105 dB |
| A / D - D / A 轉換 | 多位 |
| AEC 模塊 | 支持6個AEC 模塊（總共多達24個通道） 每個 AEC 模塊的尾長 設置選項： 4通道 150 ms 或2通道 300 ms 每個 AEC 模塊均可單獨設置 |
| AEC 收斂率 | 高達 100 dB / 秒 |
電源要求
| 電壓 | 100 VAC to 240 VAC ±10 % |
| 頻率 | 50 ~ 60 Hz |
| 消耗量 | < 48 W |
尺寸/重量
| 尺寸 ( H / W / D ) | 44 × 483 × 293 mm |
| 重量 | 3.6 kg |
溫度范圍
| 運作方式 | +0°C to +45°C |
| 儲存 | -20°C 至 +60°C |
特性
· 64 x 64 Dante傳輸，具有AES67互操作性
· 10路大動態余量模擬麥克風/線路輸入
· 6路電子平衡，低阻抗線路電平輸出
· 24個可完全分配的AEC回聲消除通道
· 16通道ULTRANET音頻輸出總線
· 符合類別的USB連接，可與軟編解碼器集成會議應用
· 通過以太網進行系統配置和控制
· 嵌入式HTML引擎可提供自定義控制頁面
· 適用于Lab.Gruppen D系列和lucia放大器
· RS232連接器，用于與第三方控制系統接口
· 可選配DM TCE POE的觸摸屏墻控制器搭配使用
· 6個用戶可配置的通用輸入輸出連接（GPIO）
· 自動量程通用開關模式電源
