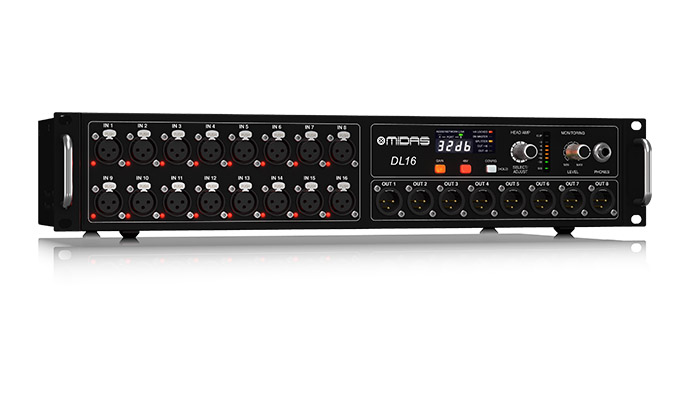

DL16
MIDAS DL16數字舞臺接口箱專為MIDAS M32 LIVE數字調音臺所設計，廣泛應用于舞臺區域。通過AES50接口，只需要一根CAT5線即可實現控制臺與舞臺之間的雙向信號傳輸。配置有16個可編組輸入和遠程控制的MIDAS經典話放，8個模擬平衡XLR輸出。雙AES50接口為M32 LIVE提供多達96個輸入通道并可通過路由器連接在同一個系統中。便捷高效的應用，得益于KLARK TEKNIK的SuperMAC協議技術。2U的機體設計，使DL16的應用更加便捷和廣泛。
詳細參數：
處理能力
| A/D轉換（8通道，24-bit@44.1/48kHz）：114dB動態范圍（A計權） |
| D/A轉換（立體聲，24-bit@44.1/48kHz）：120dB動態范圍（A計權） |
| 網絡I/O延遲（接口箱輸入＞調音臺處理*＞接口箱輸出）：1.1ms |
連接口
| XLR輸入端，可編程話放（DL16/DL32）：16/32 |
| XLR輸出端（DL16/DL32）：8/16 |
| 耳機輸出端，?”TRS（僅DL16）：1（mono） |
| AES50端口，SuperMAC：2 |
| P-16接口，Ultranet（不提供電源）：1 |
| MIDI輸入端/輸出端：1/1 |
| ADAT Toslink輸出端（2×8 Ch）：2 |
| AES/EBU輸出端（僅DL32）：2對 |
| USB B類型，后面板，用于系統升級：1 |
話筒輸入特性（MIDAS PRO）
| 總諧波失真+噪音，@統一增益，0dB輸出：＜0.01%未計權 |
| 總諧波失真+噪音，@+40dB增益，0dB輸出：＜0.03%未計權 |
| 輸入阻抗XLR，非平衡/平衡：10kΩ/10kΩ |
| 最大非失真輸入電平：+23dBu |
| 幻像電源，每個輸入端可切換：48V |
| 等效輸入噪音電平@+40dB增益：-125dBu，22Hz-22kHz未計權 |
| 共模抑制比，@統一增益：＞70dB |
| 共模抑制比，@+40dB增益：＞90dB |
輸入/輸出特性
| 頻率范圍@48kHz采樣率，0dB到-1dB ：20Hz-20kHz |
| 動態范圍，模擬輸入到模擬輸出：107dB（22Hz-22kHz未計權） |
| A/D動態范圍，話放和轉換器（典型）：109dB（22Hz-22kHz未計權） |
| D/A動態范圍，轉換器和輸出（典型）：110dB（22Hz-22kHz未計權） |
| 串音抑制@1kHz：100dB |
| 輸出電平，XLR，額定/峰值：+4dBu/+21dBu |
| 輸出阻抗，XLR，非平衡/平衡：50Ω/50Ω |
| 耳機輸出阻抗/電平：40Ω/+21dBu（單聲道） |
| 剩余噪音電平，輸出1-8 XLR，統一增益： -86dBu，22Hz-22kHz未計權 |
特性
· 16個帶MIDAS經典話放輸入通道
· 8個模擬平行XLR輸出通道
· AES50采用KLARK TENKNIK Super MAC超低延遲技術
· CAT5電纜的傳輸距離最高可達100m
· 可控制精確計量的7格電平信號指示燈
· 所有的輸入輸出信號都能夠通過耳機接口進行監聽
· 能與P16-M個人監聽系統連接
· 應用于多種使用模式的雙ADAT輸出接口
· MIDI輸入輸出接口提供控制臺與舞臺MIDI設備之間的連接
